- Die Spannungswandler entsprechen den Standards GB20840.3-2013 und IEC60044-2
- Bewerteter Isolationsgrad: 12/42/75,7,2/32/60 kV
- Nennfrequenz: 50 Hz oder 60 Hz
|
Nennspannungsverhältnis (V) |
Genauigkeitsklasse Dreiphasig ausgelegt Sekundärleistung (VA) |
Max. Leistung (VA) |
Bemessungsisolationspegel (kV) |
|
3000/100 |
0.2--30× √3 0.5--90× √3 1--250× √3 |
600× √3 |
3.6/23/40 |
|
6000/100 |
7.2/32/60 |
||
|
10000/100 |
12/42/75 |
||
|
3000/100/100 |
0.2/0.2--20× √3 /20× √3 0.2/0.5--20× √3 /20× √3 0.5/0.5--45× √3145× √3 |
500× √3 500×J3 |
3.6/23/40 |
|
6000/100/100 |
7.2/32/60 |
||
|
10000/100/100 |
12/42/75 |
||
|
10000/100/220 |
0.2/3--30× √3 /300 0.5/3--90× √3 /300 |
600× √3/1000 |
Hinweis: Der erste Verdrahtungspunkt-Verbindungsmodus: JSZV12A-3, 6,10R erster Verdrahtungspunkt und 200Aamerikanischer Hochleistungs-Winkelstecker kooperieren.
Gesamtmaßzeichnung

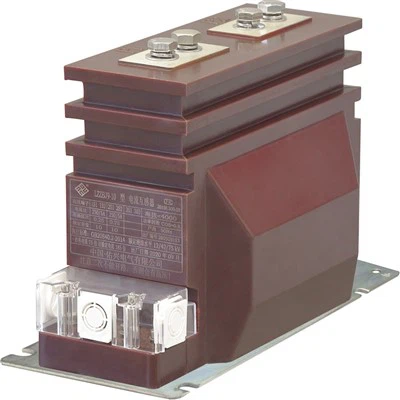

Der Spannungstransformator JSZV12A-10R wurde speziell für den festen, metallgekapselten Wechselstromschalter XGW-12 im Außenbereich entwickelt. Die Primärwicklung dieses Spannungswandlers ist durch eine Sicherung geschützt, die nicht nur eine Messspannung von 100 V liefert, sondern auch eine Betriebsstromversorgung von 220 V für das Relais bereitstellt.
Struktur und Funktionen
Aufbau und Merkmale: Diese Serie von Spannungswandlern besteht aus zwei einphasigen Spannungswandlern, die in Epoxidharz gegossen sind, um eine „V“-Verbindung zu bilden. Die Primärwicklung verfügt über eine Sicherung zum Kurzschlussschutz. Die Sicherung ist im Primäranschluss installiert, der nicht nur 100 V Messspannung, sondern auch 220 V Betriebsspannung für das Relais liefert. Beim Austausch im Falle eines Stromausfalls ist es nicht erforderlich, die primäre externe Verkabelung zu entfernen, was sehr praktisch und schnell ist. Für die Installation befinden sich Erdungsbolzen und vier Befestigungslöcher auf der Bodenplatte des Produkts.
Umgebungsbedingungen
- Leistungsfaktor:CosФ=0.8(nacheilend);
- Umweltschutzklasse: Klasse II
- Umgebungstemperatur: -5 Grad +40 Grad, tägliche Durchschnittstemperatur nicht mehr als 30 Grad
- Höhe: Weniger als oder gleich 1000 m
- Umgebungsfeuchtigkeit: Weniger als oder gleich 75 %
